1.仪器须满足以下标准中动态、静态机械载荷试验条件:
① IEC 62782:2016
动态:±1,000Pa,1,000次循环,3~7次循环/分钟
② IEEE 1262-1995
动态:±1,440Pa,10,000次循环, 循环周期≤20次/min
静态:2,400Pa,30min
③ VDE-QT-PV-001:2012/01
动态:±1,000Pa,1,000次循环,循环周期不低于0.1Hz不高于1Hz
静态:Superstrate 2400Pa·1h×2+5400Pa·1h; Substrate 2400Pa·1h×3
④ IEC 61215-2:2021
静态:正向2,400Pa·1h×2+5,400Pa·1h、反向2,400Pa·1h×3
⑤ UL 1703-2018
静态:2,200Pa,30min

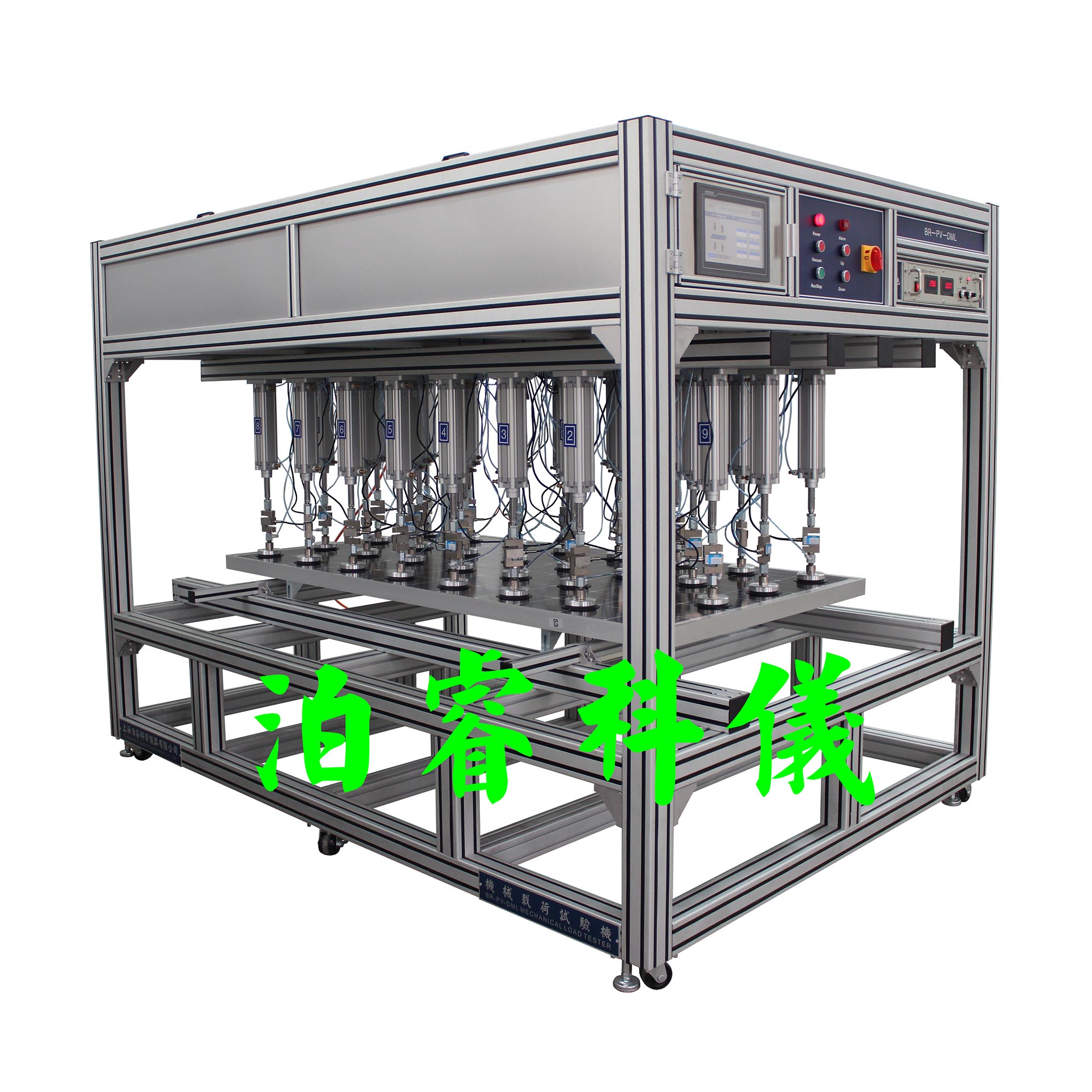

2.机械载荷方式:1比例阀→1气缸→1力值反馈→1吸盘(一对一)
3.压强:正向+500~+12,000Pa;反向-500~-10,000Pa
压强精度:1%;传感器精度:0.02%
4.气动及力值回馈方式:
气缸类型及数量:低摩擦力
有效载荷面积:2.6m×1.4m(或另议)
尺寸参照:主流双玻组件、叠瓦组件、72cells PERC组件规格
施力中心轴间距、边距:按IEC 62782:2016规定的≤20cm设计
每只气缸带动1只吸盘
每只气缸活塞杆上安装S形拉压力传感器
每只气缸由单独的比例阀带动
5.吸盘施压均匀性
动态:±5%@±1000Pa、0.05Hz
静态:±2%@2400Pa及5400Pa
注:以拉压力传感器采集的数据为准
6.组件内部电路连续性监测系统:
直流电源:DC 80V/5A
7.组件弯曲度监测系统:
红外非接触方式,实时监控组件中心位置“deflection”。
8.中文监控软件:
载荷压强通过软件设置,程序控制压强;
同步采集压力、压强、组件温度、电流、弯曲度,数据EXCEL导出。
9.组件安装方式:
压块方式、安装孔螺丝、双玻夹具、单轴、共用梁
10.空气压缩机
11.压力校准装置(自校用)
12.分体式设计,便于开展低温载荷试验
13.校准时每个传感器的拉力及压力的偏差、重复性控制在1%范围之内。
