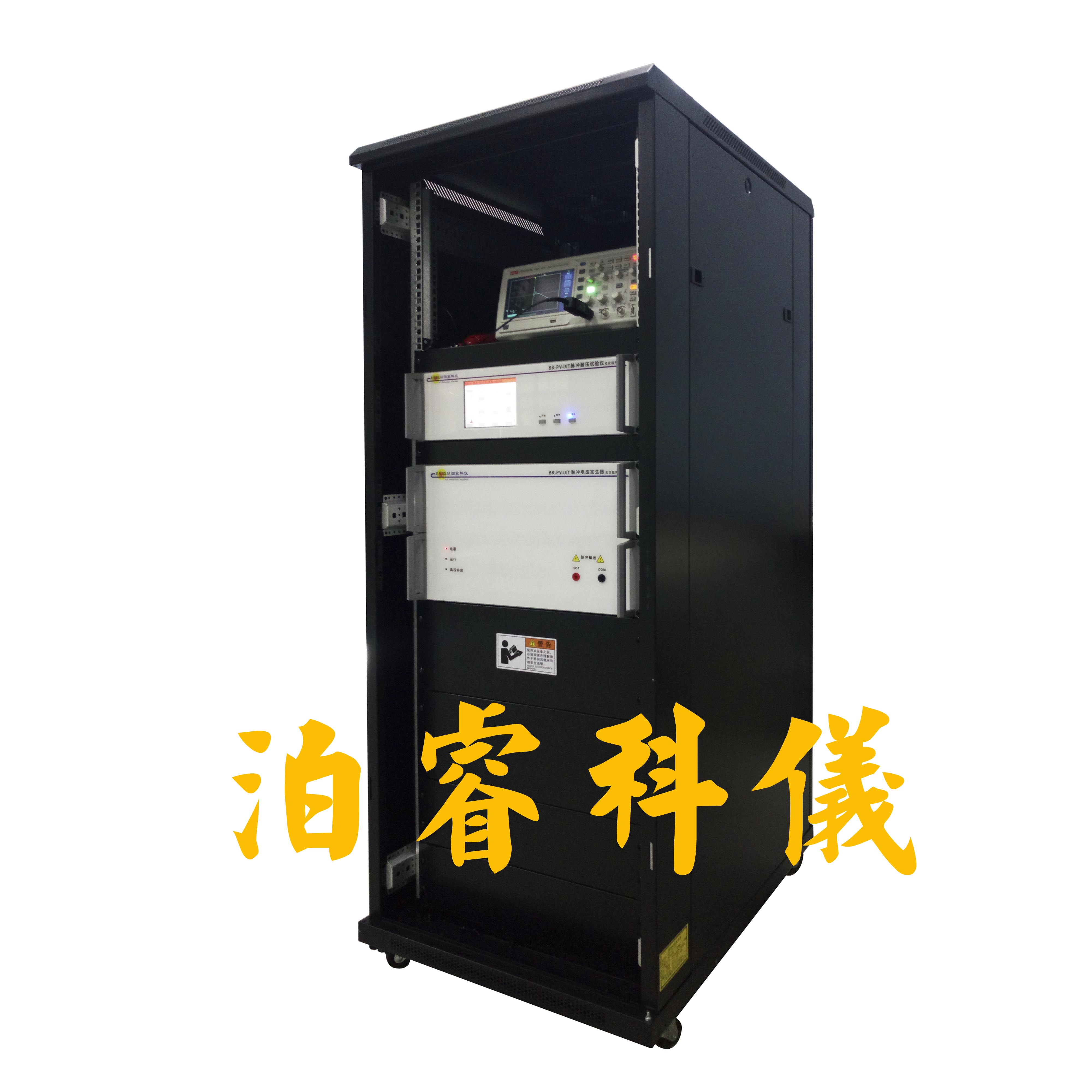

冲击电压发生器产品概述：

1 ．仪器满足 IEC 61730-2: 2020(draft) 、 IEC 61730-1: 2020(draft) 标准 中 MST 014 冲击电压试验条件。



2 ． 脉冲输出波形：符合 IEC 60060-1:2010 规定（以下带载条件）

     上升沿： 1.2μs ( ± 30%)

     正脉宽： 50μs ( ±2 0%)

     电压峰值： ±3%

     极性：正 / 负

     带载条件： pF~nF 级多种类组件，包括 72 片及 60 片的主流晶硅组件、双面组件、叠瓦组件、双面组件、 PERC 组件、半片组件、 CIGS 组件 …



3 ．加强绝缘：

     最高冲击电压（ 带载双面、叠瓦等超大面积高容高效组件 ）： 31.2KV或另议

     注：按带载 + 系统电压 1500V+ 加强绝缘 + 海拔因子 设计

     海拔因子参照 IEC 61730-1:2016

     电压显示精度： 0.01KV



4 ．浪涌输出方式：人工、自动 ( 可切换 )

     浪涌次数：单次、连续 ( 可设置 )

     浪涌间隔：可设置



5 ．软、硬件部分：

     中文或英文操作软件

     负载匹配单元：切换不同容性的组件

     示波器： 1 台 ，显示波形

     高压探棒 ： 衰減比例 1000:1

     电气控制柜



6 ．耗材：

     铜箔 ( 铜层厚度 : 0.03~0.05mm) ：若干

     铜箔 + 导电胶总厚度： 0.05~0.07mm

     导电胶 ( 电阻 <1Ω@625mm²) ：若干
