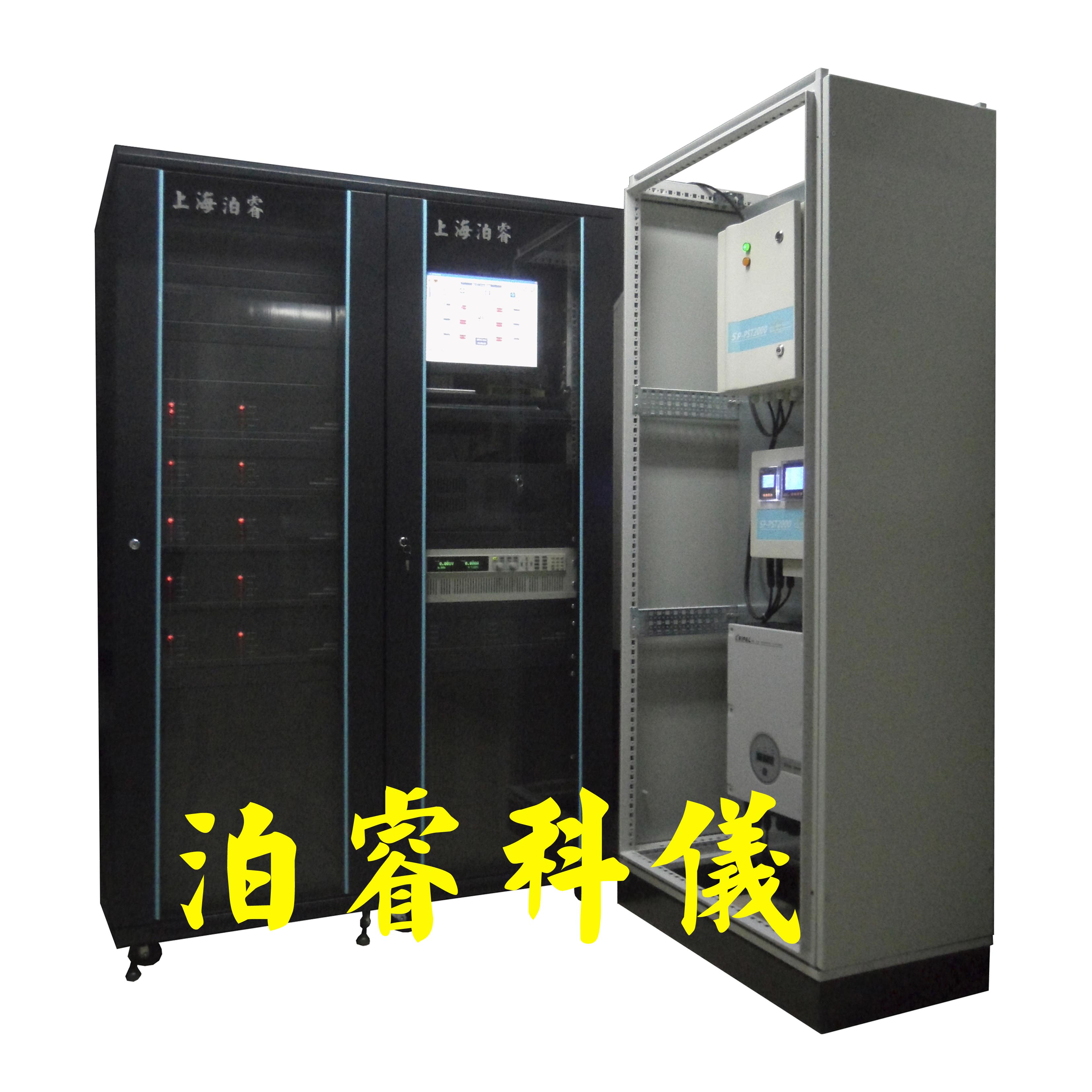

| 型 号： | BR-PV-OMS |
| 所属分类： | IEC61215试验项目 |
| 报 价： | 0 |
★ 推出年份：2009年 ★ 首家用户：工信部(北京) ★ 特别鸣谢：中国赛宝实验室、上海市质量监督检验技术研究院、上海英格尔认证有限公司、厦门市产品质量监督检验院、中国科学院电工研究所...
1 ．系统满足 IEC 61215-2:2016/2021 标准中初始稳定性、最大功率测试、 NMOT 的测量、 NMOT 下性能测试、室外曝露试验、热斑耐久试验条件 …IEC 60904-1-2:2019 Bifacial组件测试... 也可开展 IEC 61730-2:2016/2020(draft) 、 UL 1703-2018 标准中温度试验，以及 IEC 61853-1:2011 、 IEC 61853-2:2016 组件标称工作温度测量 …
2 ．电子负载、 I-V 测试软件功能：
I-V 曲线拟合： 10~1000ms （恒速 + 分段变速扫描）
辐照度传感器： 2 只， front and rear 各一
根据辐照度 Isc 自动切换量程
功率： 750W
电压、电流调节范围： 0~500V 、 0~30A 连续可调
电压测量精度： ±(0.025%+0.05%FS)
电流测量精度： ±(0.05%+0.05%FS)
功率测量精度： ±(0.2%+0.2%FS)
显示精度： 1mV / 0.1mA
自动计算 Isc 、 Voc 、 Pm 、 Imp 、 Vmp 、 FF
根据实时循环或人工策略等方式，对 8 通道组件（可扩展）进行 I-V 曲线检测绘制，可自动循检，全天候 I-V 测试。
自动拟合 I-V 及 P-V 曲线图，自动生成数据库，数据 EXCEL 导出。
3 ．微型逆变器（ MPPT 最大功率跟踪）：
数量： 10 套（其中 8 套用于初始稳定性、室外曝露试验，另 2 套用于 NMOT 及温升试验）
电压跟踪范围： 22~60V （标配）、 0~130V （选配）、 130V~250V （选配）
单套功率： 600W（标配）、800W（选配）
扰动方式优化组件输出 Vmp 及 Imp ，自动最大功率跟踪。
4 ．辐照度传感器：
测量光谱范围： 280~3000nm
测量范围： 0~2000W/m2
灵敏度： 7~14μV/W/m2
稳定性： ±2% （一年内灵敏度变化率）
余弦： ±5% （晴天太阳高度角为 10° 时对理想值的偏差）
温度特性： ±2% （ -20℃ ~+40℃ ）
5 ．风速 / 风向传感器
6 ．环境温度传感器
量程： -50℃~50℃ 、精度： 0.1℃
7 ． NMOT 试验附件及软件功能：
测试架：每边至少 0.6m 热边界，可用组件替代，距离地面至少 0.6m （同温升试验共用）
漆黑铝板：填充测试架上组件空余空间，作为热边界，并安装辐照传感器
气象采集支架：风速风向传感器高出测试架至高点 0.7m 以上
微型逆变器： 符合 IEC 61853-2 及 IEC 61215-2:2016 NMOT 试验要求
自动采集辐照度、组件及环境温度、风速、风向
自动筛选有效数据：参照 IEC 61853-2:2016
自动记录有效数据数量，自动计算有效数据的辐照度跨度。
8 ．初始稳定性、室外曝露试验附件及软件功能：
曝晒架：可安装 8 张 2.6×1.5m 的组件，倾角可调，角度可读
曝晒架安装有日照强度计
初始稳定性辐照量累积到 5 或 10KW·h/m2 后，蜂鸣器自动提示
室外曝露试验辐照量累积到 60KW·h/m2 后，蜂鸣器自动提示
辐照量累积：可根据不同试验软件设定，达到剂量后蜂鸣器自动提示
室外曝露试验可调负载（能调至 Pm 点的负载）：微型逆变器， 8 套
9 ．温升试验附件及软件功能：
测试支架： 和 NMOT 测试架共用，每边至少 0.6m 边界，组件安装方式参照 UL 1703 第一种安装方式 。
漆黑木板： 19mm ±5% 或导热系数 ≤0.5W/m2K ，可安装有日照强度计及日晷
测试组件数量： 1 张 2.6×1.5m 的组件（兼容更小尺寸组件）
温度传感器：不准确度 ± 2℃ 或优于， 16 通道
软件功能：等同 16 路 NOCT 数据采集，同步采集辐照度、环境温度、组件不同位置温度，数据 EXCEL 导出。
10 ．现场施工及搭建（户外监控室另议）：
双芯光伏电缆、 MC4 标准连接器
11 ． 远程监控系统：
实现网络通讯，在现场级（本地）和远程端（实验室）建立数据库，存入测试结果，数据保持同步更新。实验室可同步获悉气象信息及测试组件的电性能及物理性能。
